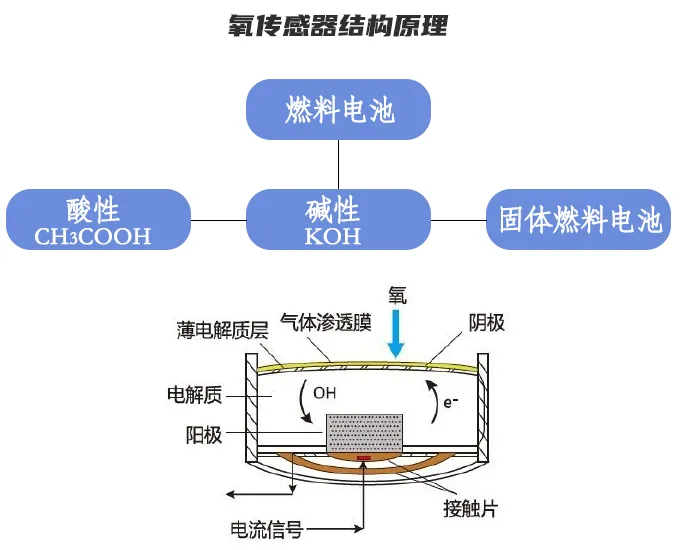

电化学氧气分析仪的核心就是一个电化学氧气传感器。我们常见的电化学氧传感器由一个传感电极（或工作电极）和一个对电极组成，两个电极间有一层薄薄的电解液。要检测的气体先通过一个小的毛细口传感器，然后通过一个疏水膜扩散进入，然后到达电极表面。传感器的结构设计保证会有适量的气体进入与感应电极反应产生足够的电信号，并同时防止电解液泄漏出传感器。通过疏水膜扩散进入传感器里的气体在感应电极发生氧化/还原反应，电极间连接一个电阻，这样，阴极和阳极间会产生一个与氧浓度成正比的电流。通过检测这个电流，就反应出气体中的氧浓度。
